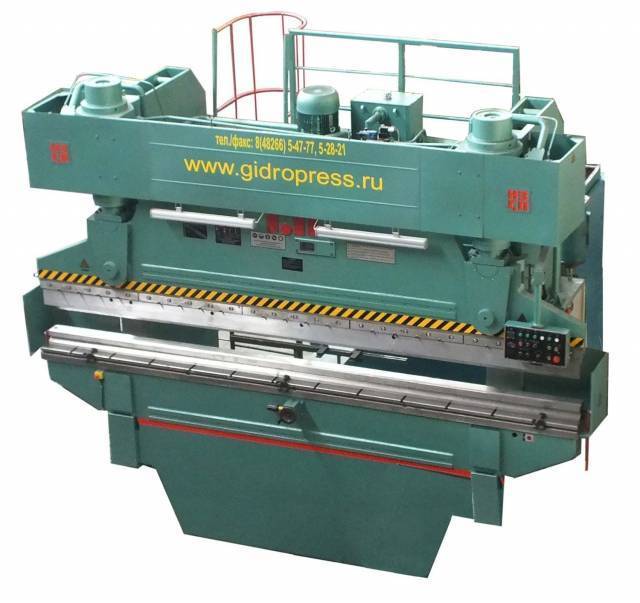

Листогибочный пресс гидравлический ИА1432
|
Номинальное усилие пресса |
160 тонн |
|
Наибольший ход ползуна |
200 мм |
|
Длина рабочего стола пресса |
2500-5000 мм |
Подробнее
Описание и характеристики
Технические характеристики
|
Модель |
ИА1432 |
|
Номинальное усилие пресса |
160 тонн |
|
Наибольший ход ползуна |
200 мм |
|
Длина рабочего стола пресса |
2500-5000 мм |
|
Расстояние между столом и ползуном |
400 |
|
Расстояние между стойками |
2200-3200 мм |
|
Наибольшая величина перемещ. зад. упора |
от 750 мм |
|
Расстояние от оси ползуна до станины, не менее |
320 мм |
|
Масса пресса листогибочного |
8500-13600 кг |
|
Потребляемая мощность |
15 кВт |
|
Габариты (ВхГхШ) |
3100х1700х2600-5100 мм |
Описание
Пресс листогибочный гидравлический, усилием 160 т.с. модели ИА1432 предназначен для изготовления, методом гибки различных деталей из листового и полосового проката. При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей. Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла. Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса. При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка. Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы. Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса. Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С.Схема и обозначение осей листогибочного пресса:
- Х - горизонтальная настройка параллельности заднего упора;
- Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
- R - вертикальная настройка заднего упора;
- R1; R2 - независимая вертикальная настройка пальцев заднего упора;
- Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
- Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
- B - настройка системы компенсации прогиба стола (бомбирование инструмента).
