Пресс гидравлический HP-50

3 кВт

Рабочее напряжение

380В - 50Гц - 3 фазы

Макс. ёмкость, мм

665

(H: ход + перемещение стола)

Ход штока, мм

220

Гидростанция станка имеет 3 положения работы

ü Рычаг в право – рабочий ход

ü Среднее положение рычага – стоп

ü Рычаг влево – обратный ход штока в верх

Расстояние от пола до рычага переключения гидростанции, мм

1230

5 позиций с промежутком 135 мм

(общее перемещение стола: 135 мм + 135 мм + 135 мм + 135 мм = 540 мм)

Рабочий размер стола, мм

475х350 (ШхГ)

Общие размеры стола, мм

800х295 (ШхГ)

(D: Ширина 800 мм – расстояние между опорами)

(Ширина 950 мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола, мм

Ø=38/ L=340мм

Ø отв. крепления стола на сварных опорах, мм

Ø=42

Толщина стенки сварных опор, мм

t=20/t=6

Толщина стенки верхней части станка, мм

t=18

Размеры упаковки, мм (ШхГхВ)

1450х650х2010

Упаковка

фанерный ящик

Масса, кг (нетто)

520

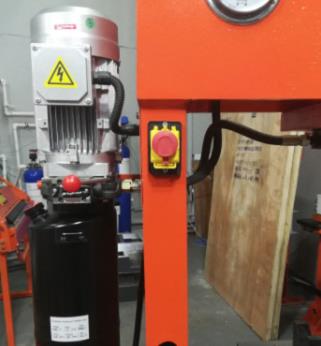

Гидростанция станка имеет 3 положения работы:

• Рычаг в право – рабочий ход
• Среднее положение рычага – стоп
• Рычаг влево – обратный ход штока в верх

Время опускание штока на макс. длину 220 мм (макс. ход) – 35 секунд (без нагрузки)

Время обратного подъёма штока – 26 секунд (без нагрузки)

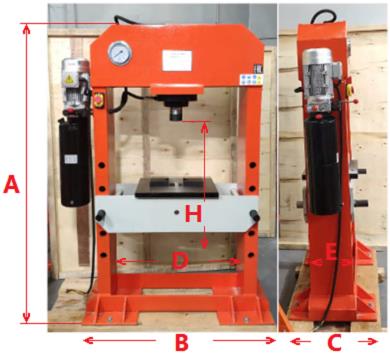

С – общая глубина станка

500 мм

D – расстояние между опорами

800 мм

Е – ширина опор

250 мм

H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола.

665 мм

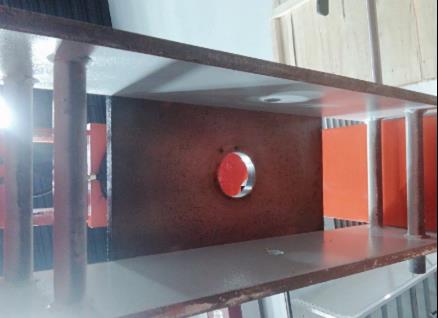

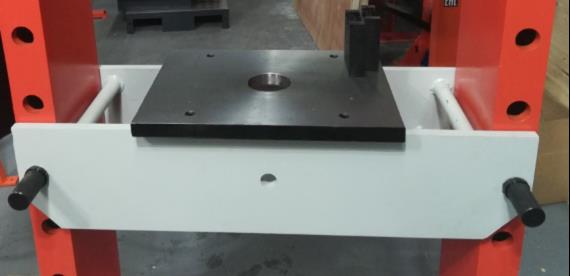

Четыре ребра жёсткости рабочего стола.

(D: Ширина 800мм – расстояние между опорами)

(Ширина 950мм – расстояние стола вкл. ширину опор)

Рычаги крепления стола – Ø=38мм.

Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).

Ø отв. крепления стола на сварных опорах - Ø=42мм.

Толщины стенок сварных опор – 20/6мм.

Толщина горизонтальной части стола (рабочая поверхность) – 27мм.

Ø отверстия в рабочей части стола – 86мм.

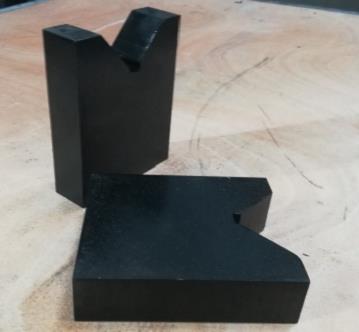

В стандартной комплектации два рабочих блока.

115х95х30 (ДхШхТ).

Глубина V-образного паза -29мм.

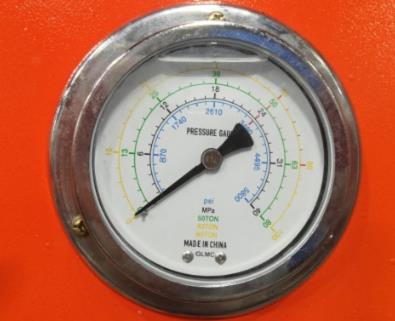

Манометр

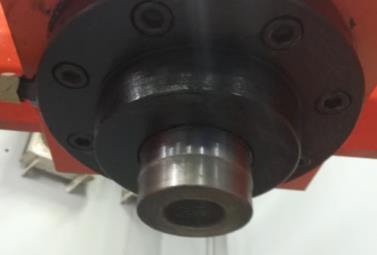

В стандартной комплектации поставляется пресс-головка.

Ø пресс-головки – 78 мм

Высота пресс-головки – 43 мм + резьба 38 мм

Вал штока без пресс-головки.

Ø штока – 78мм

Макс. ход штока – 220мм

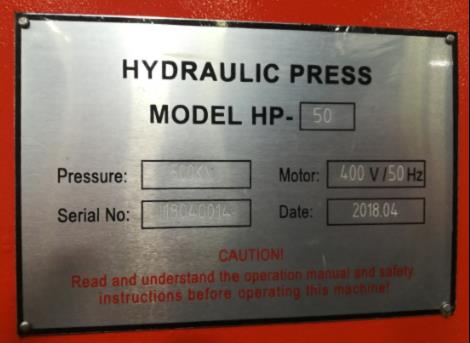

Шильдик станка.

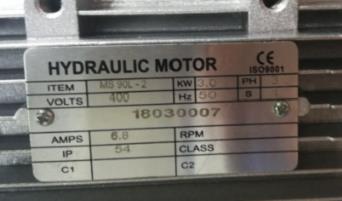

Шильдик мотора гидростанции.

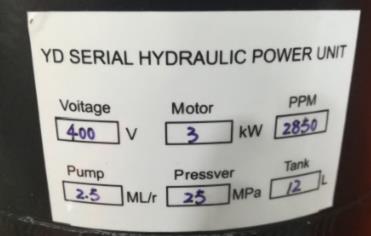

Шильдик гидростанции.

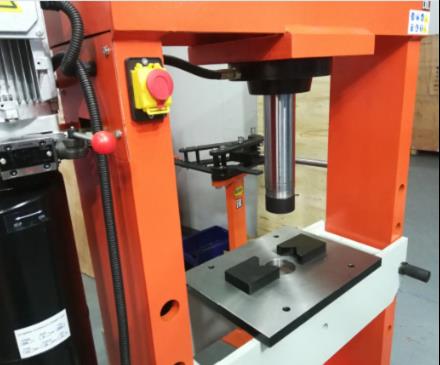

Рабочая ёмкость станка.

Макс. ход штока с пресс-головкой.

Стандартная комплектация:

Рабочие блоки – 2 шт

Пресс-головка – 1шт

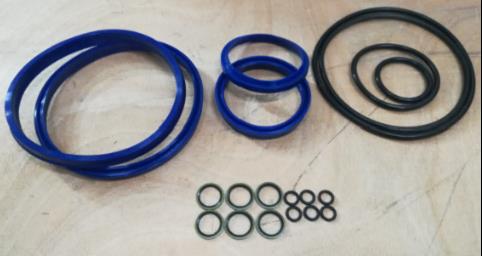

Дополнительные уплотнительные кольца
